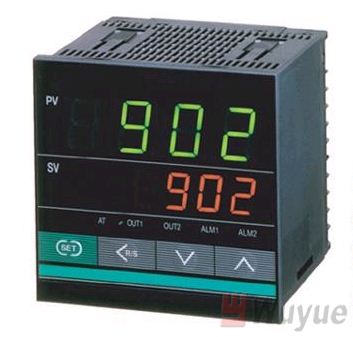

仿日本理化RKC-CH902数字式温度控制器

主结构功能
     ＊自主校正功能＊大屏LED显示 ＊加热／制冷控制＊温度报警＊外型操作接线与RKC 一致＊性能与RKC 相同
产品说明：
     a ）热电偶（TC ) : K , J , E , T , R , S , B , U , L , N , PLZ , WSRe / W 26Re
     b ）热电阻（RTD ) : Ptl00 JPT100
     c ）直流输人：DC0-5V , DCI 一5V , DC0一20mA * , DC4 一20mA * ＊需在输入端子间接250Ω的电阻
     输人显示精度：（设定值Sv 的0 . 3 ％土1 位）
     过程值偏置
     一1999 一9999 ℃ 或一1999 一999 . 9 ℃（温度输人）
     士全量程（电压电流输入）全量
设定范围
     a ）设定值（SV ) ：等同温度范围值
     b ）加热侧比例带（P ) : 1 一量程或01 一量程（温度输人）* l 量程的0 . 1 一100 . 0 % （电压输人）
     c ）制冷侧比例带（Pc ) ：加热侧比例的1 一1000 %
     d ）积分时间（I ) : l 一3600sec * 2
     e ）微分时间（D ) : l 一3600sec * 3
     f ）限制积分动作生效范围（ARw ) ：比例带的1 一100 % * 4
     g ）加热侧比例周期l 一100sec * 5
     h ）制冷侧比例周期1 一100sec * 6
      * 1 ．如果比例带设定为0℃，即成ON 一OFF 动作
      * 2 ．如果积分时间设定为0sec ，即成PD 动作
      * 3 ．如果微分时间设定为0sec ，即成PI 动作
      ＊4 · 如果限制积分动作生效范围设为0 % , D 动作则成OFF ．电流输出时不需设定周期
控制动作
     PID 控制（ON 一OFF , P , PI , PD 控制）
      a ）自动演算功能（AT )
      b ）自主较正设定改变时，自主校正即建立＊加枷制冷PID 控制动作除外
控制输出
      a ）继电器接点输出：a ）250V/AC 5A （带负荷）
      额定负荷b ）电压脉冲输出：0 一12VDC （负荷电阻：超过600Ω)
      c ）电流输出：4 一20mA/DC  0一20mA/DC（负荷电阻：低于6000 ) 温度报警
报警点：双报警（分别设定）
报警种类：偏差报警（上限，下限，上下限，范围内）过程值输人报警（上限，下限）设定值报警（上限，下限）＊可以选择待机机能（设定值报警除外）报警输出
继电器接点输出，250VAC   5A
